بلبرینگ تماس زاویه ای
بلبرینگ تماس زاویه‌ای چیست؟
بلبرینگ تماس زاویه‌ای (Angular Contact Ball Bearing) طوری طراحی شده که بار شعاعی و بار محوری را به صورت همزمان تحمل کند و با عدد 7 در ابتدا شماره شناخته می‌شوند
(7xxx) تفاوت اصلی آن با بلبرینگ شیار عمیق این است که خط تماس ساچمه با شیار زاویه دار است در نتیجه مناسب دور بالا ومناسب بار محوری قابل توجه است.
کاربرد اصلی در اسپیندل‌ها ،سرو موتور‌ها، پمپ‌ها و ماشین ابزار است.
هرچه زاویه تماس بیشتر باشد در نتیجه تحمل بار محوری بیشتر و هرچه زاویه تماس کمتر دور مجاز بالاتر است.
شماره سری مستقیماً روی ابعاد، ظرفیت بار و دور اثر دارد.
|
زاویه تماس |
کد رایج |
ویژگی اصلی |
کاربرد |
|---|---|---|---|
|
15° |
c/15 |
دور بسیار بالا، بار محوری کم |
اسپیندل های خیلی پرسرعت |
|
25° |
AC/25 |
تعادل دور و بار |
ماشین ابزار عمومی |
|
30° |
A/30 |
بار محوری بیشتر |
پمپ‌ها، گیربکس دقیق |
|
40° |
B/40 |
بار محوری سنگین، دور کمتر |
کمپرسور، تجهیزات صنعتی |
برای اسپیندل‌ها معمولاً سری ۷۰۰۰ و ۷۲۰۰ انتخاب می‌شود.
در قفسه و نوع آن نوع قفسه روی دور دما و نویز اثر مستقیم دارد.

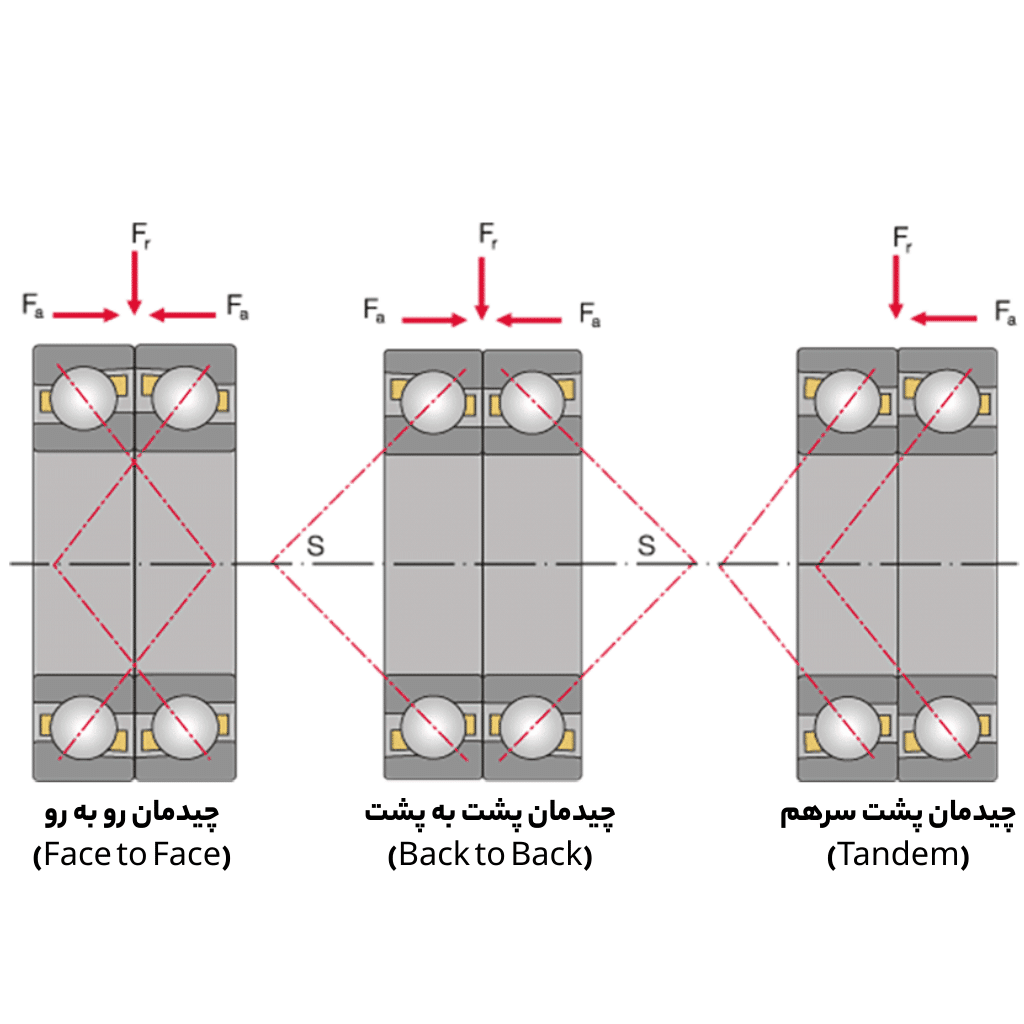

آرایش نصب بلبرینگ‌های تماس زاویه‌ای
معمولا بصورت دوبل نصب می‌شود هم می‌توانند به هم چسبیده و هم با فاصله نصب شوند
سه نوع چیدمان برای نصب این نوع بلبرینگ وجود دارد.
1. پشت به پشت ( Back to Back )
رایج‌ترین و مهم‌ترین آرایش است در این نوع آرایش میزان مقاومت بلبرینگ در برابر جابجایی وقتی که تحت بار قرار می‌گیرد بسیار کم است و اصطلاحا سفتی یا Rigidity، بسیار بالایی دارند مناسب برای دور های بالا و پیش بار متوسط تا زیاد هستند و و دقت بالایی دارد، اما به انبساط حرارتی شافت حساس است .
در پمپ‌های دور بالا اسپیندل cnc و ماشین ابزار دقیق مورد استفاده قرار می‌گیرند
2. آرایش روبه رو (Face to Face)
سفتی یا Rigidity کمتری نسبت به حالت قبل دارند و تحمل بار محوری را در دو طرف به خوبی دارند ناهم راستایی را بهتر تحمل می‌کند و برای شافت‌هایی که ممکن است هنگام کار کمی از حالت هم‌محور خارج شوند،مناسب است .
در مقایسه با حالت قبل نیز دقت کمتری دارند
در پمپ‌ها فن‌ها الکتروموتورها و جاهایی که هم محوری کامل ندارند کاربرد دارد .
وقتی خطای مونتاژ محتمل است این آرایش امن‌ترین حالت است .
3. آرایش پشت سر هم Tandem
برای تحمل بار محوری زیاد در یک جهت استفاده می‌شود. زاویه تماس همه آنها در یک جهت و بار محوری فقط در یک جهت اعمال می‌شود و نمی‌توان بلبرینگ بزرگتری استفاده کرد، از این آرایش استفاده می‌شود.
